Guía definitiva de lámparas empotradas ignífugas

Como profesional experimentado de la iluminación, usted busca constantemente soluciones que no sólo mejoren la estética de sus instalaciones, sino que también den prioridad a la seguridad y la funcionalidad. Es un trabajo complejo, que requiere un buen ojo para los detalles y un profundo conocimiento de la evolución de las normas técnicas y los requisitos de seguridad.

Los downlights tradicionales han sido un pilar en las instalaciones por su elegante diseño y sólida funcionalidad; sin embargo, bajo su pulida apariencia se esconde un defecto importante: un compromiso en la seguridad contra incendios.

Estas instalaciones son propensas a calentarse rápidamente, lo que supone un riesgo para el aislamiento y los materiales inflamables cercanos. Y lo que es más importante, sus técnicas de instalación pueden poner en peligro la integridad del techo y crear vías para la propagación involuntaria del fuego.

Aquí es donde entra en juego la innovación de las lámparas empotradas ignífugas. Estas avanzadas luminarias están diseñadas con un doble objetivo: dar prioridad a la seguridad mejorando la protección contra incendios y garantizando una iluminación brillante gracias a la máxima emisión de lúmenes. Esto no sólo garantiza un entorno más seguro, sino que también permite un importante ahorro de costes con menos luminarias.

En esta guía, encontrará información exhaustiva sobre las lámparas empotradas ignífugas, que le ayudará a tomar decisiones informadas que se ajusten a la exigente naturaleza de la industria de la iluminación actual.

Comprender las lámparas empotradas cortafuegos

En el contexto de la iluminación, el término "ignífugo" significa una característica de seguridad específica: una garantía de que, incluso después de la instalación de la luminaria, el techo conserva su capacidad ignífuga.

¿Qué es una lámpara empotrada ignífuga?

En esencia, una lámpara empotrada ignífuga es un dispositivo de iluminación meticulosamente diseñado y probado para mantener las cualidades ignífugas del techo o la pared en la que se instala. Destaca en tres aspectos críticos: soporte de carga, integridad y aislamiento. Esta luminaria garantiza que el techo o la pared soporten las cargas especificadas durante un incendio, resista la penetración del fuego y evite una transferencia excesiva de calor al piso superior.

En términos sencillos...

Cuando se instalan luces empotradas tradicionales haciendo un agujero en el techo, se pone en peligro la capacidad del techo para resistir el fuego. Este agujero puede actuar como vía de escape del fuego y propagarse más fácilmente entre las distintas plantas de un edificio.

Los downlights ignífugos son fundamentales para la seguridad contra incendios, ya que sellan eficazmente el orificio creado durante la instalación. Cada downlight está equipado con una almohadilla intumescente que se expande cuando se expone a una temperatura específica. Esta expansión ralentiza la propagación del fuego.

¿Por qué es necesaria la clasificación ignífuga?

Las clasificaciones de resistencia al fuego son fundamentales para garantizar que los dispositivos de iluminación, como los downlights, mantengan la integridad estructural y la funcionalidad durante un incendio, algo esencial para la seguridad de los ocupantes y para minimizar los daños materiales.

En Canadá, el Código Nacional de Construcción de Canadá (NBCC) impone normas de seguridad contra incendios para los materiales de construcción, incluidas las luminarias. El cumplimiento de estas normas es vital por motivos legales y de seguridad.

En Estados Unidos, el Código Internacional de la Edificación (IBC) y los códigos de incendios locales establecen mandatos similares. Normas como la UL 263 (Standard for Fire Tests of Building Construction and Materials) y la NFPA 70 (National Electrical Code) regulan la seguridad contra incendios en las instalaciones eléctricas.

¿Por qué elegir un downlight ignífugo?

La elección de downlights ignífugos es fundamental para los diseños de edificios modernos por varias razones:

• Críticas en zonas de alto riesgo: Estas luces son esenciales en rutas de emergencia y edificios residenciales de alta densidad donde el riesgo de incendio es significativo.
• Resistencia a altas temperaturas: Diseñados para soportar el calor extremo, los downlights ignífugos ayudan a prevenir la propagación del fuego, mejorando así la seguridad general del edificio.
• Fiabilidad probada: Estos downlights se someten a rigurosos procedimientos de prueba para cumplir normas de alta calidad, lo que los hace fiables y duraderos tanto para uso residencial como comercial.

Navegación por las normas de iluminación ignífuga

La adopción de downlights ignífugos no es sólo una buena práctica, sino una necesidad reglamentaria, especialmente en Norteamérica, donde las normas de seguridad son estrictas.

a) La Sociedad Americana de Pruebas y Materiales (ASTM) E119

• Función e importancia: ASTM E119 es una norma clave en EE.UU. y Canadá. Evalúa la resistencia al fuego de los materiales de construcción de edificios, incluidas las luminarias.
• Aplicación en evaluaciones de seguridad: Este método de ensayo mide el tiempo que los materiales pueden resistir el fuego, ayudando a determinar la clasificación de resistencia al fuego de diversos elementos de construcción. Esta información es vital para arquitectos, ingenieros y profesionales de la iluminación a la hora de elegir los materiales adecuados para zonas de construcción específicas, especialmente aquellas propensas a un mayor riesgo de incendio.

b) Underwriters Laboratories (UL) 263

• Reconocimiento generalizado: UL 263 es reconocida en toda Norteamérica por su enfoque en los ensayos de fuego de materiales de construcción, paralelo a ASTM E119.
• Importancia para los dispositivos de iluminación: Su atención a los materiales de iluminación garantiza que los dispositivos instalados en los edificios cumplan rigurosas normas de seguridad contra incendios, contribuyendo así a la resistencia general de las estructuras al fuego.

c) Asociación Canadiense de Normalización (CSA)

CSA establece normas especializadas de seguridad contra incendios para instalaciones eléctricas en Canadá, abordando aspectos exclusivos de la normativa canadiense en materia de construcción.

d) Underwriters Laboratories de Canadá (ULC)

Las normas ULC, aunque similares a las CSA, proporcionan puntos de referencia adicionales en materia de seguridad, garantizando que las luminarias cumplen los requisitos canadienses específicos de rendimiento y seguridad.

Requisitos de conformidad en materia de seguridad

Garantizar la seguridad de las instalaciones de downlights ignífugos implica el cumplimiento de normas específicas sobre materiales, construcción e instalación.

a) Material y construcción

• Elegir los materiales adecuados: La selección de materiales incombustibles o de alta resistencia al fuego para los downlights es vital. Estos materiales garantizan que la luminaria pueda soportar condiciones extremas sin agravar una situación de incendio.
• Impacto en la seguridad: El uso de los materiales adecuados repercute directamente en la capacidad de las instalaciones para resistir y contener los incendios, lo que desempeña un papel importante en la seguridad general de un edificio.

b) Normas de instalación

• Seguir las mejores prácticas: Cumplir el Código Eléctrico Canadiense (CEC) en Canadá y el Código Eléctrico Nacional (NEC) en EE.UU. es esencial para una instalación segura y eficaz. Estos códigos proporcionan directrices detalladas sobre la correcta instalación de dispositivos de iluminación cortafuegos.
• Seguridad y normalización: El cumplimiento de estos códigos garantiza que las instalaciones cumplan las normas nacionales de seguridad, lo que reduce el riesgo de incidentes relacionados con incendios y mejora la seguridad general de los sistemas eléctricos.

c) Etiquetado y certificación

• Identificación clara: El etiquetado adecuado de los downlights con clasificación de resistencia al fuego, indicando las clasificaciones de resistencia al fuego y las certificaciones, es crucial para una rápida identificación y verificación durante las inspecciones.
• Garantía de conformidad: Las etiquetas que incluyen certificaciones como ULC, CSA en Canadá y UL en EE.UU. garantizan que los downlights cumplen las normas de seguridad nacionales correspondientes.

Identificar y elegir el downlight ignífugo adecuado

Seleccionar el downlight ignífugo adecuado implica comprender los niveles de protección contra incendios e identificar la calidad y la autenticidad.

a) Niveles de protección contra incendios

• Comprensión de las clasificaciones: Las clasificaciones de resistencia al fuego, como 30 minutos, 1 hora o 2 horas, indican la duración de la exposición al fuego de un downlight, manteniendo su funcionalidad e integridad estructural. Las distintas zonas de los edificios pueden tener requisitos de clasificación específicos en función de sus niveles de riesgo de incendio.
• Aplicación en la seguridad de los edificios: El conocimiento de estas clasificaciones ayuda a los profesionales a seleccionar soluciones de iluminación adecuadas que se ajusten a los requisitos específicos de seguridad de los edificios.

b) Calidad y autenticidad

• Marcas de certificación: Los auténticos downlights ignífugos deben llevar marcas de certificación de ULC, CSA o UL, que indiquen el cumplimiento de las normas respectivas.
• Calidad del material: Los auténticos downlights ignífugos suelen utilizar materiales superiores y resistentes al fuego, lo que a menudo se traduce en una luminaria más pesada.

c) Determinación de la reacción al fuego

• Proceso de ensayo y certificación: La clasificación de los downlights frente al fuego se establece mediante pruebas como ASTM E119 o UL 263. Estas pruebas evalúan la capacidad de las luminarias para contener el fuego, controlar el aumento de temperatura y mantener la integridad estructural durante un incendio. Estas pruebas evalúan la capacidad de la luminaria para contener el fuego, controlar el aumento de temperatura y mantener la integridad estructural durante un incendio.
• Importancia en la planificación de la seguridad: La comprensión de estas clasificaciones y del proceso de ensayo es esencial para los profesionales, ya que informa la planificación de la seguridad y ayuda a tomar decisiones informadas sobre las instalaciones de iluminación en diferentes áreas de edificios.

Prácticas recomendadas de instalación de Downlights cortafuegos

La instalación de downlights ignífugos es una tarea que exige precisión y cumplimiento de las normas de seguridad.

Esta sección ofrece una descripción detallada de las mejores prácticas de instalación y soluciones a los problemas más comunes, garantizando el cumplimiento de las normas estadounidenses y canadienses, incluidas las certificaciones UL/ETL.

1. Preparación de la instalación: Planificación y evaluación del emplazamiento

• Análisis de la barrera contra incendios: Empiece con un análisis exhaustivo de la barrera cortafuegos del techo. Esto implica evaluar la composición del material (yeso, hormigón, etc.) y su índice de resistencia al fuego. Comprenda cómo interactuará la instalación del downlight con las soluciones cortafuegos existentes, garantizando que no se comprometa la integridad de la barrera.
• Imágenes térmicas: Utilice la tecnología de imágenes térmicas para identificar posibles problemas de transferencia de calor. Este paso es fundamental para identificar posibles puntos calientes, sobre todo en zonas con alta densidad de aislamiento o ventilación limitada, a fin de abordar preventivamente cualquier problema de disipación de calor.
• Marcado del recorte: Marque con precisión la zona de instalación, respetando las directrices específicas de diseño de techos ignífugos. Esta precisión es esencial para mantener la integridad de la barrera cortafuegos y garantizar que la colocación de la luminaria se ajusta a la normativa de seguridad.

2. Corte y ajuste

• Corte del orificio: Utilice una sierra para orificios del tamaño adecuado para el downlight. Esto garantiza un ajuste perfecto, fundamental para mantener la integridad de la barrera contra incendios. Para una mayor precisión, pueden utilizarse herramientas guiadas por láser.
• Instalación de materiales intumescentes: En los casos en que los downlights no vengan con materiales intumescentes preinstalados, aplique manualmente almohadillas o juntas intumescentes. Estos materiales son vitales por sus propiedades de expansión del fuego, ya que ayudan a sellar la zona alrededor del downlight y a mantener la clasificación de resistencia al fuego del lugar de instalación.

3. Conexiones eléctricas y cableado

• Conformidad con NFPA 70 (NEC) y CEC: Siga métodos de cableado acordes con el Código Eléctrico Nacional (NEC) de EE.UU. y el Código Eléctrico Canadiense (CEC). Esto incluye el uso de cables y cajas de empalmes que tengan una clasificación de resistencia al fuego y sean adecuados para la carga eléctrica.
• Integridad del circuito: Compruebe rigurosamente la capacidad del circuito para funcionar en condiciones potenciales de incendio. Factores como la tensión nominal, la longitud del circuito y la demanda de carga deben evaluarse cuidadosamente para evitar fallos eléctricos en caso de incendio.

4. Montaje e instalación

• Selección de accesorios de montaje ignífugos: Seleccione herrajes de montaje específicamente clasificados para la seguridad contra incendios, compatibles tanto con el modelo de downlight como con el material del techo. Esta elección es crucial para mantener el nivel de resistencia al fuego de toda la instalación.
• Análisis de vibraciones en entornos dinámicos: En zonas propensas a vibraciones o movimientos significativos, como entornos industriales o edificios con mucho tránsito de personas, realice un análisis detallado de las vibraciones. Esto garantiza la estabilidad y seguridad a largo plazo de los dispositivos montados.

5. Integración final y consideración estética

• Integración arquitectónica y de diseño: Concéntrese en cómo los downlights se integran estéticamente con la arquitectura circundante. Tenga en cuenta el diseño del embellecedor, la temperatura de color y el ángulo del haz, para garantizar que los downlights complementan el diseño general al tiempo que proporcionan una iluminación eficaz.
• Impacto acústico: Evalúe el impacto potencial de las instalaciones de downlights en las propiedades acústicas del espacio. Esto es especialmente importante en entornos con requisitos acústicos o de insonorización estrictos.

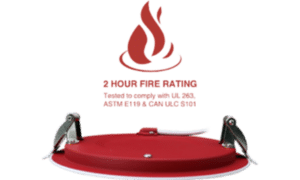

La seguridad se une al ahorro: La línea delgada 5CCT ignífuga

La 5CCT Fire Rated Thin Line representa un avance significativo en la tecnología de iluminación resistente al fuego.

Está diseñado para satisfacer diversas aplicaciones, tanto residenciales como comerciales, de conformidad con los estrictos requisitos de seguridad vigentes en EE.UU. y Canadá.

Características destacadas

• Resistencia al fuego: La luminaria está equipada con una clasificación de resistencia al fuego de 2 horas, que es importante para contribuir a las medidas de seguridad contra incendios de un edificio. Esta clasificación indica el tiempo durante el cual la luminaria puede resistir la exposición al fuego manteniendo su integridad estructural y su funcionamiento.
• Cumplimiento de las normas de seguridad norteamericanas: El producto figura en la lista cETLus, lo que garantiza que cumple las normas de seguridad establecidas tanto en Estados Unidos como en Canadá. Este listado indica que el producto cumple las normas UL y ETL, que son puntos de referencia cruciales en las certificaciones de seguridad norteamericanas. Además, su cumplimiento de las directrices Energy Star subraya su eficiencia energética.
• Gama de temperaturas de color: La luminaria ofrece una gama de temperaturas de color, ajustable de 2700K a 5000K (5CCT). Esta característica permite adaptar el ambiente de iluminación a los distintos requisitos ambientales y estéticos.
• Alto flujo luminoso: A pesar de su diseño ignífugo, la luminaria no compromete la luminosidad. El modelo de 4 pulgadas proporciona 800 lúmenes, mientras que la variante de 6 pulgadas ofrece 1.100 lúmenes, lo que garantiza una amplia iluminación para diversos entornos.
• Características de instalación: Las luminarias están diseñadas con clips accionados por resorte, lo que mejora la compatibilidad con una gran variedad de materiales de techo, incluidos los paneles de yeso de doble capa. Esta característica simplifica el proceso de instalación y lo hace más eficiente.

Rentabilidad y eficiencia energética

El 5CCT Fire Rated Thin Line encarna la rentabilidad en varios aspectos, cruciales tanto para los distribuidores/contratistas como para los usuarios finales:

• Diseño que ahorra energía: La eficiente conexión de 120 V, adaptable a 347 V, posiciona a la línea 5CCT como una solución de ahorro energético. Este atributo es especialmente beneficioso para reducir los costes operativos a largo plazo, lo que la convierte en una opción atractiva para clientes con conciencia ecológica y con limitaciones presupuestarias.
• Amplia aplicación en el mercado: La combinación de seguridad, eficiencia energética y versatilidad de diseño amplía la aplicabilidad del producto en diversos sectores. Esta adaptabilidad lo hace idóneo para una amplia gama de proyectos, lo que aumenta su comerciabilidad y su potencial de ventas en volumen.

Garantía y competitividad económica

• Garantía ampliada: La inclusión de una garantía limitada de 5 años significa la durabilidad y fiabilidad del producto, lo que sugiere una menor necesidad de sustituciones y mantenimiento, contribuyendo así al ahorro de costes a lo largo del tiempo.
• Precios competitivos: El producto tiene un precio competitivo en comparación con productos similares del mercado. Esta estrategia de precios es especialmente ventajosa para proyectos a gran escala o clientes con limitaciones presupuestarias estrictas, en los que el coste es un factor fundamental junto con la calidad y el cumplimiento.

La luminaria 5CCT Fire Rated Thin Line destaca como una opción práctica para los profesionales que buscan una combinación de seguridad, eficiencia y asequibilidad en soluciones de iluminación. Sus características de ahorro energético, el cumplimiento de las normas de seguridad estadounidenses y canadienses, y su precio competitivo la convierten en una opción atractiva.

Para los contratistas y arquitectos, integrar estos productos en sus proyectos significa satisfacer eficazmente las necesidades del cliente, respetando al mismo tiempo el presupuesto y los requisitos de seguridad.
